第79回：ボードを組む時に気をつけるべきポイント

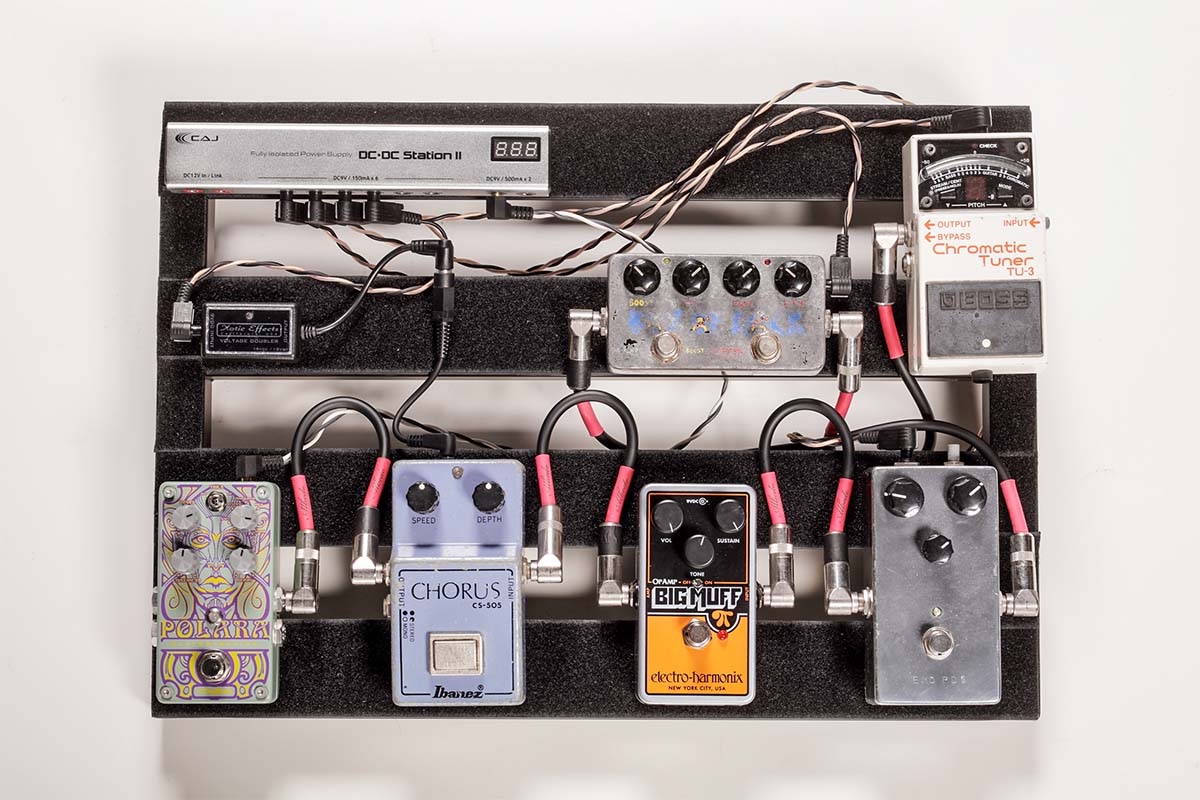

ボードを組む時に気をつけるポイント、まずはパワー・サプライの位置についてお伝えします。

電源がノイズ源となる場合があり、特に歪みエフェクターが近くにあるとその影響を受けやすいため、歪みエフェクターとは離れた場所に設置します。歪みはボードの前半、つまりボードの右側にくることが多いため、パワー・サプライは左上に設置することが多いです。

また、ボード内の電源ケーブルはなるべく音声ケーブル（パッチ・ケーブル）と平行に這わせる箇所を少なくすると安心です。パッチ・ケーブル、DCケーブルともにシールディングされていますので、基本的には問題になることはありませんが、撚り線タイプ（白と黒のケーブルが撚り合わせてできているもの）のDCケーブルなど、音声ケーブル……特に必ず通過するケーブル（ループではない箇所のケーブル）からは離して配線するよう心がけましょう。

最後に、パワー・サプライにエフェクターを接続する際は、アナログ機器とデジタル機器を分ける／隔てるということを心がけましょう。デジタル機器で発生するノイズが電源ケーブルを経由して歪みなどの増幅系のエフェクターに流れた場合、そのノイズが音声信号に乗ってしまうことがあります。パワー・サプライの出力の端子ごとに内部でアイソレート（分離）されているものであれば、そのような問題が起きにくいのでオススメです！
